1.5.1 - Périphériques

Une liste de périphériques est livrée en standard. Ces périphériques correspondent aux matériels raccordés aux caisses (afficheurs, imprimantes tickets, imprimantes chèques, terminaux de paiements, tiroirs caisses, balances).

Il est à noter également que le service assistance tient à la disposition de ces clients, une liste des matériels référencés avec l’application XL Pos. La société XL Soft ne peut garantir le bon fonctionnement d’un périphérique non mentionné sur cette liste.

On accède au paramétrage des périphériques en cliquant sur le bouton « Application »-« Configuration » puis « Périphériques ».

Périphériques - Liste

Pour déclarer un nouveau périphérique, il faut cliquer sur le bouton « liste des périphériques » puis sur le bouton « Charger »

Périphériques - Nouveau

Imprimante ticket série ou parallèle

Ecran Description:

Par défaut, le matériel est déjà configuré avec les bonnes valeurs. Cependant, dans certains cas il est nécessaire de les modifier. Ces valeurs sont fonctions des paramètres du matériel. Pour les connaître, il faut imprimer sa configuration (pour la plupart des imprimantes, il faut éteindre l’imprimante et la rallumer en laissant la touche « Feed » enfoncée).

Exemple d’impression :

Périphériques - Imprimante ticket

Périphériques - Configuration imprimante ticket

Le Nom est libre, cependant nous conseillons de laisser les noms par défaut.

Langage/Modèle :

  • Epson ECP-POS
  • STAR
  • CBM



Ecran caractéristiques

Périphériques - taille du ticket

Largeur : nombre de colonnes (nombre de caractères en largeur). Cette largeur définit également la largeur de l’aperçu ticket en caisse.

Avec journal : certaines imprimantes ont la possibilité d’imprimer sur une autre sortie papier, tous les doubles des tickets. Dans ce cas, il faut le cocher.

Autoriser les accents et le symbole euro : par défaut, cette option est cochée.

Utiliser le jeu de caractère DOS : par défaut, cette option est cochée.



Ecran Paramètres

Périphériques - Paramètres

Délai avant déconnexion si le périphérique ne répond pas : pour certaines imprimantes matricielles « très lentes » cette valeur peut être augmentée. Elle permet de laisser le temps à l’imprimante de décharger son Buffer sans que l’application considère qu’il y a un incident matériel.



Ecran fonctionnalités

Périphériques - Fonctionnalités

Par défaut, toutes les fonctionnalités sont cochées. Cependant, certaines imprimantes ne font pas de contrôle d’état : il suffit alors de décocher la case Test de l’état pour la faire fonctionner.

Test de l’état :

Certaines imprimantes ont des émulations Epson ESC POS mais échouent dans le test de l’état (reconnaissance de l’imprimante). Pour passer outre cet échec, une séquence peut être codée en cochant et sélectionnant la ligne Test de l’état lors de la déclaration du périphérique. Ensuite, il faut saisir dans le champ séquence les informations suivantes : #29#114#1

Imprimante ticket USB

Il est également possible de déclarer des imprimantes tickets connectées en USB. Pour cela, il faut déclarer le pilote Windows de l’imprimante et lors de la déclaration du périphérique, il faut cocher « Imprimante Windows » et indiquer le nom de l’imprimante.

Périphériques - Imprimante ticket USB

Il est à noter que les pilotes des imprimantes tickets doivent être installés sur chacune des caisses et le nom de l’imprimante doit être identique.

La déclaration de ce périphérique dans le profil de caisse ne change pas mis à part qu’il ne faut pas de port de rattachement.

Périphériques - Profil de caisse

Imprimante chèque ou facturette

Ecran Description

Le type doit être une imprimante chèque que ce soit pour une facturette ou une imprimante chèque.

Périphériques - Imprimante chèque

Ecran Caractéristiques

Définition de la largeur et hauteur d’impression (en fonction de l’imprimante)

Sens de l’impression :

Horizontal, la zone d’impression du chèque n’est pas lue, c’est le modèle qui définit les dimensions de la zone imprimable.

Vertical, la zone d’impression est lue

Vertical inversé, la zone d’impression est lue.

Périphériques - Imprimante chèque - Configuration

 « Attendre la fin de l'impression du chèque » (recommandé) :

Cette option permet d’afficher le message « Attente retrait du chèque », avant de saisir un autre ticket.

Cependant, certaines imprimantes (TMU-950 par ex) ne savent pas gérer cette instruction et restent bloquées sur ce message, il ne faut donc pas la cocher. En outre, dans ce cas-là, il faut également décocher "Test de l'état". En effet pour savoir si l'imprimante a fini d'imprimer il faut pouvoir l'interroger via un test. Si l'imprimante ne connaît pas l'instruction de Test de l'état, le logiciel reste bloqué sur cette instruction.

Zone d’impression

Périphériques - Imprimante chèque - Taille

La largeur et la hauteur sont les dimensions de la zone imprimable sur le chèque.

L’origine X n’est pas utilisée.

L’origine Y représente la distance entre l’endroit où l’imprimante pourrait commencer et le point d’impression réel du chèque.

Afficheur

Ecran Description

Le type doit être déclaré comme un afficheur.

Périphériques - Afficheur

Ecran Caractéristiques

Périphériques - Afficheur - Paramétrage

Largeur : Nombre de caractères affichés en largeur

Hauteur : Nombre de lignes en hauteur

Si on coche l’option « Afficher sur un second moniteur » il y a la possibilité d'utiliser un écran au lieu de l'afficheur client. L’afficheur prends ¼ de la hauteur de l’écran et se dock en haut de l’écran. Les informations affichées sont sensiblement les mêmes que l'afficheur vendeur.

Dans le profil de caisse ne pas mettre de port

Sortie vers bureau étendu Ecran intégré + Moniteur intégré

Ecran Paramètres

Périphériques - Afficheur - Configuration

Si l’afficheur est connecté à l’imprimante ticket, on utilise son paramétrage.

Dans le cas contraire, il faut indiquer la vitesse du port et sa parité (en fonction de la documentation imprimante).

Taille du buffer :

L'afficheur à son propre buffer (environ 50 octets). Par défaut, le paramétrage est défini à 2048. En laissant ce paramètre la mémoire ne sera pas saturée.

Délai de déconnexion si le périphérique ne répond pas :

Si le périphérique ne répond pas au bout du temps imparti, l'application renvoie un message.

C'est à dire qu'après l'impression du ticket, le montant du ticket va rester sur l'afficheur pendant 15 secondes avant d'afficher le message de bienvenue : « Bonjour ».

(Il est à noter que si l'utilisateur saisi un code article avant ces 15 secondes le montant sera bien renvoyé avant les 15 secondes).

Ecran Fonctionnalités

Par défaut, les deux premières fonctionnalités sont cochées.

Il est conseillé de laisser décoché « Cacher le curseur ». Ceci permet de vérifier si l’afficheur est bien allumé.

La fonctionnalité permet de rajouter des séquences ESC/Pos pour les afficheurs qui ne sont pas entièrement compatibles ESC/Pos.

Périphériques - Afficheur - Fonctionnalité

Tiroir-Caisse

Les tiroirs caisses sont connectés directement sur l’imprimante ticket par le biais d’un câble RJ.

On utilise donc le paramétrage de l’imprimante ticket.

Périphériques - Tiroir Caisse

Périphériques - Tiroir Caisse - Configuration

Ecran Fonctionnalités

Par défaut, les deux fonctionnalités doivent rester cochées.

Périphériques - Tiroir Caisse - Fonctionnalité

Terminal de Paiement

Certains terminaux de paiement peuvent être reliés à la caisse avec l’envoi automatique du montant dès lors que l’on sélectionne le moyen de règlement carte bancaire.

Périphériques - TPE

Ecran Caractéristiques

Confirmer la transaction :

Périphériques - TPE - Configuration

Par le terminal : c’est le TPE qui communique à la caisse que la transaction est accordée.

Non : La caisse envoi le montant au TPE mais n’attend rien en retour.

Manuellement : Un message vous invite à valider manuellement la transaction pour passer au ticket suivant.

Périphériques - TPE - Confirmation

Ecran Paramètres

Il faut indiquer les paramètres de la liaison série (en fonction de la documentation du terminal).

Périphériques - TPE - Paramétrage

Balance peseuse connectée (BALANCE METTLER TOLEDO VIVA)

La solution XL Pos permet de déclarer comme périphérique de caisse une balance peseuse connectée via le port série.

Périphériques - Balance

Périphériques - Balance - Configuration

Périphériques - Balance - Paramètres

Vérification du paramétrage de la balance MT VIVA (Mettler Toledo) :

Eteindre la balance.

Rester appuyer sur le bouton Bouton Balance, allumer la balance. A l’apparition de « grP 1 » sur l’écran relâcher le bouton.



Group.Step

Function

Possible Selections

Group 3





3.1

Baud rate

0 – 1200

1 – 2400

2 – 4800

3 – 9600

3.2

Parity

0 – None

1 – Even

2 – Odd

3.3

Data

0 – 7 data bit

1 – 8 data bit

3.4

Bit stop

0 – None

1 – 1 stop bit

2 – 2 stop bit

3.5

Chose Protocol

PCS Only

0 – IP3 Testut

1 – L2 Mettler-Toledo

2 – Berkel

3 – Anker

4 – Dialog 02 / 04

5 – Dialog 06

SAVE

Save or abort setting

SAVE – save all settings and return to weighing mode

ABORT – abort all settings and return to weighing mode



Les valeurs surlignées sont celles qui doivent être sélectionnées.



 Bouton balance - validation groupe

Cette touche est utilisée pour accepter un groupe, puis avancer d'un paramètre à l’autre.

 Bouton balance - défilement

Cette touche est utilisée pour faire défiler les groupes. Une fois qu'un groupe est accepté, cette clé est utilisée pour sélectionner les paramètres.

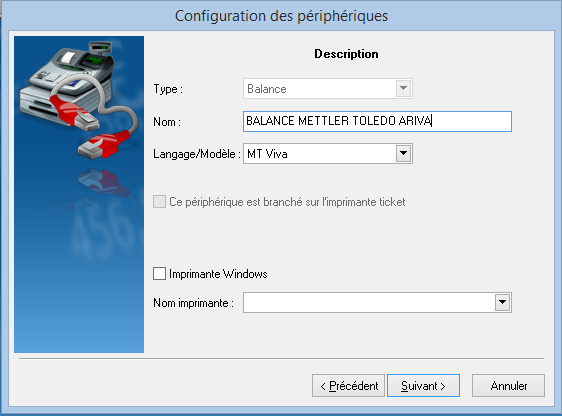

Balance peseuse connectée (BALANCE METTLER TOLEDO ARIVA)

Périphériques - Balance Viva

Périphériques - Balance Viva - Configuration

Périphériques - Balance Viva - Paramètrages

Sur la Balance ARIVA :

Pour accéder au mode Paramétrage, presser la touche de Tarage Bouton balance - Tare pendant 10 secondes.

Il va s’afficher ensuite sur l’écran de la balance « CONF ».

Presser à nouveau la touche Bouton balance - Tare 2 fois jusqu’au niveau « GrP3 ».

Valider en pressant la touche Bouton balance - Validation.

Ensuite selon le tableau ci-dessous, il faudra choisir les caractéristiques suivantes :

3.1

0 (voir exemple)

3.2

3

3.3

1

3.4

0

3.5

1

3.6

8

Exemple ci-dessous :

Niveau 3,  étape 1, choisir 0

Périphériques - Balance Viva - Ecran

Pour choisir le 0 presser la touche Bouton balance - Tare

Pour valider, presser la touche Bouton balance - Validation

Une fois que la dernière étape est effectuée (3.6), presser plusieurs fois sur la touche Bouton balance - Validation pour arriver jusqu’à « SAVE »

Presser à nouveau sur Bouton balance - Validation.

Il y a alors un BIP sonore assez long qui retentit, le paramétrage est donc terminé. L’écran de la balance revient automatiquement sur la page d’accueil en mode pesée.

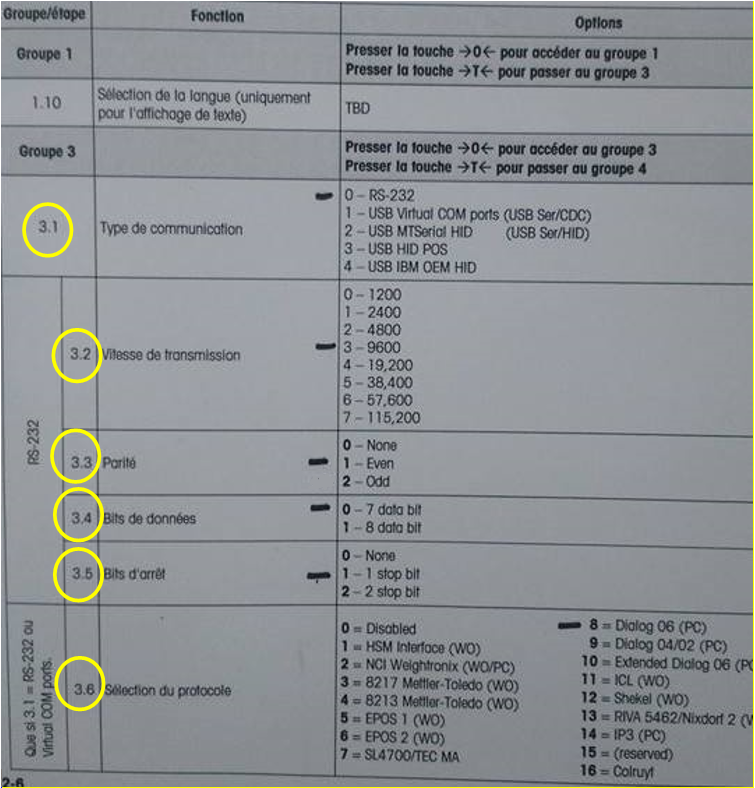

Pour information, voici à quoi correspondent les options sur les différentes étapes.

Vous pouvez également retrouver cette fiche à la page 2-6 du mode d’emploi fournis avec les balances.

Configuration Balance

Modèle BALANCE ARIVA-S
